MVC 패턴이란?
•
MVC 패턴은 애플리케이션을 개발할 때 사용하는 디자인 패턴이다.
•
애플리케이션의 개발 영역을 MVC (Model, View, Controller)로 구분하여 각 역할에 맞게 코드를 작성하는 개발 방식이다.
•
MVC 패턴을 도입하면서 UI 영역과 도메인(비즈니스 로직) 영역으로 구분되어 서로에게 영향을 주지 않으면서 개발과 유지보수가 가능하다.
•
MVC에서 모델은 애플리케이션의 정보(데이터)를 나타내며, 뷰는 텍스트, 체크박스 항목 등과 같은 사용자 인터페이스 요소를 나타내고, 컨트롤러는 데이터와 비즈니스 로직 사이의 상호동작을 관리한다.
MVC 패턴을 사용하는 이유
각 컴포넌트가 서로 분리되어 각자의 역할에 집중할 수 있기 때문에 시스템 결합도를 낮출 수 있다. 또한, 유지보수가 쉬우며, 중복코드를 제거할 수 있고, 애플리케이션의 확장성 및 유연성이 증가한다.

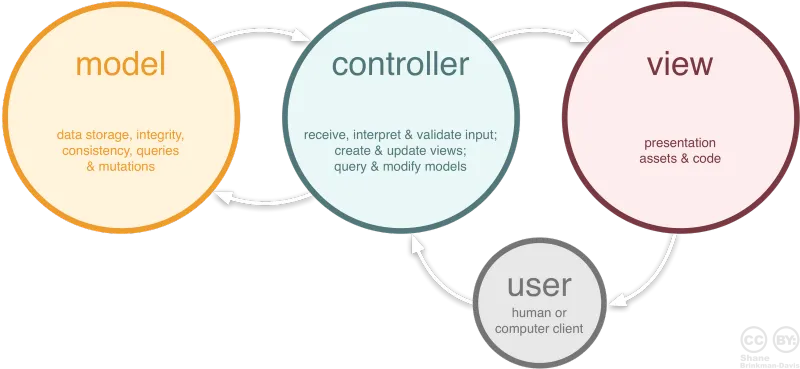

Model, View, Controller
Model (모델)
Spring MVC 기반의 웹 애플리케이션이 클라이언트의 요청을 전달받으면 요청 사항을 처리하기 위한 작업을 한다.
처리한 작업의 결과 데이터를 클라이언트에게 응답으로 돌려주어야 하는데, 이 때 클라이언트에게 응답으로 돌려주는 작업의 처리 결과 데이터를 Model이라고 한다.
→ 예시 : 사용자 정보, 제품 정보 등 애플리케이션에서 다루는 도메인 객체나 엔티티 등
View (뷰)
View는 Model을 이용하여 웹 브라우저와 같은 애플리케이션의 화면에 보이는 리소스(Resource)를 제공하는 역할을 한다.
주로 HTML, JSP, Thymeleaf와 같은 템플릿 엔진을 사용하여 구현된다.
→ 예시 : 사용자가 보는 웹 페이지, 화면 템플릿 등
Controller (컨트롤러)
컨트롤러는 클라이언트 측의 요청을 직접적으로 전달받는 엔드포인드(Endpoint)로써 Model과 View의 중간에서 상호작용을 해주는 역할을 한다.
→ 예시 : 사용자가 로그인 버튼을 클릭하면, 해당 요청을 처리하여 사용자의 정보를 확인한 후, 적절한 응답(뷰)을 반환하는 로직
MVC1, MVC2
우리가 흔히 사용하고 있는 MVC 패턴은 사실 MVC1, MVC2 아키텍쳐에서 발전된 패턴이다.

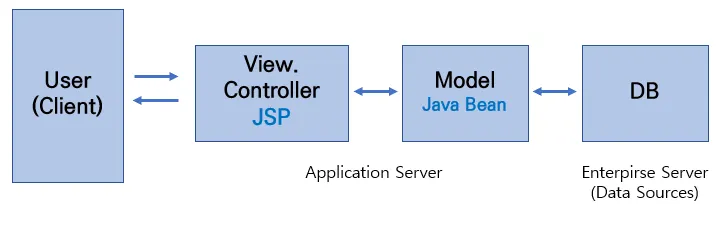

MVC1

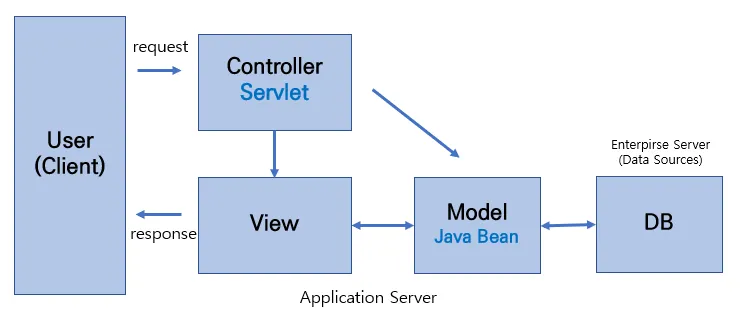

MVC2
Spring MVC
스프링 프레임워크에서 MVC2 모델을 좀 더 발전시켜 Spring MVC가 나왔으며 이는 MVC2 모델이 기반인 웹 모듈이다.
프론트 컨트롤러(Front Controller)가 우선적으로 클라이언트로부터 모든 요청을 받게 되며, 실제 요청의 처리는 개별 컨트롤러 클래스로 위임을 한다.
개별 컨트롤러 클래스는 핸들러(Handler)라고도 하며, DI를 통해 생성해둔 Bean을 통해 비즈니스 로직 처리 결과를 Model에 담아 다시 프론트 컨트롤러로 보낸다. 프론트 컨트롤러는 받은 Model을 알맞은 View 템플릿으로 전달하여 반영시키고, 최종적으로 클라이언트로 보낼 화면을 응답 결과로 전송하는 것이다.
Spring MVC 구성 요소
DispatcherServlet
•
Front Controller의 역할을 수행하며 Request를 각각의 Controller에게 위임한다.
•
가장 앞 단에서 클라이언트의 요청을 처리하는 Controller로써 요청부터 응답까지 전반적인 처리 과정을 통제한다.
DispatcherServlet을 Front Controller로 설정하는 방법:
1. web.xml에 명시한다.
2. org.springframework.web.WebApplicationInitializer 인터페이스를 구현한다.
HandlerMapping
•
요청을 직접 처리할 컨트롤러를 탐색한다.
•
구체적인 Mapping은 xml파일이나 java config 관련 어노테이션(@RequestMapping, @GetMapping등)들을 통해 처리할 수 있다.
HandlerAdapter
•
매핑된 컨트롤러의 실행을 요청한다.
Controller
•
DispatcherServlet이 전달해준 HTTP 요청을 처리하고 결과를 Model에 저장한다. 직접 요청을 처리하며, 처리 결과를 반환한다.
•
결과가 반환되면 HandlerAdapter가 ModelAndView 객체로 변환되며, 여기에는 View Name과 같이 응답을 통해 보여줄 View에 대한 정보와 관련된 데이터가 포함되어 있다.
ModelAndView
•
ModelAndView는 Controller에 의해 반환된 Model과 View가 Wrapping된 객체이다.
View Resolver
•
View Name을 확인한 후, 실제 컨트롤러로부터 받은 로직 처리 결과를 반영할 View 파일(jsp)을 탐색한다.
View
•
로직 처리 결과를 반영한 최종 화면을 생성한다.
•
예시
@Controller
public class MainController {
@GetMapping("/hello")
public String hello(Model model) {
model.addAttribute("message", "Hello, Spring MVC!");
return "hello";
}
}
Java
복사
위의 코드에서 MainController는 /hello URL로 들어온 GET 요청을 처리하고, "message"라는 데이터를 모델에 추가한 후 "hello"라는 뷰를 반환한다.

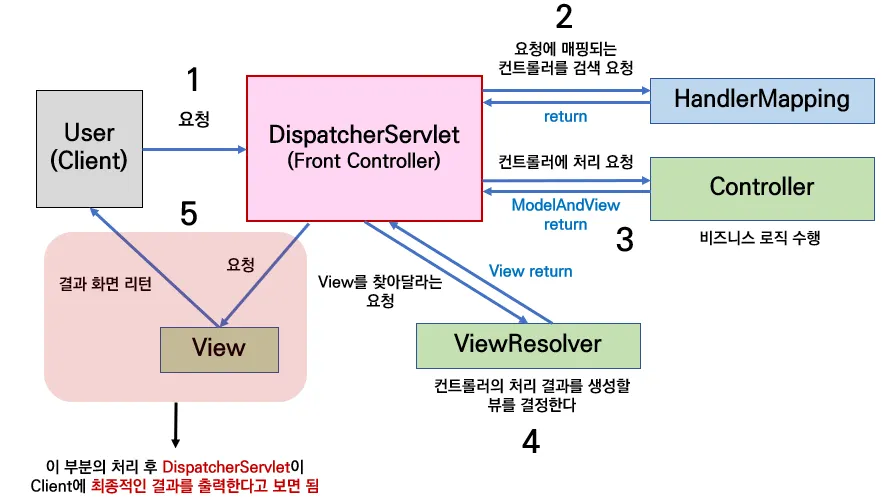

Spring MVC 동작 구조
1.
클라이언트가 서버에 요청을 하면, Front Controller인 DispatcherServlet 클래스가 요청을 받는다.
2.
DispatcherServlet은 프로젝트 파일 내의 servlet-context.xml 파일의 @Controller 인자를 통해 등록한 요청 위임 컨트롤러를 찾아 매핑(mapping)된 컨트롤러가 존재하면 @RequestMapping을 통해 요청을 처리할 메소드로 이동한다.
3.
컨트롤러는 해당 요청을 처리한 Service(서비스)를 받아 비즈니스 로직을 서비스에게 위임한다.
4.
Service는 요청에 필요한 작업을 수행하고, 요청에 대해 DB에 접근해야 한다면 DAO에 요청하여 처리를 위임한다.
5.
DAO는 DB 정보를 DTO를 통해 받아 서비스에게 전달한다.
6.
서비스는 전달받은 데이터를 컨트롤러에게 전달한다.
7.
컨트롤러는 Model(모델) 객체에게 요청에 맞는 View 정보를 담아 DispatcherServlet에게 전송한다.
8.
DispatcherServlet은 ViewResolver에게 전달받은 View 정보를 전달한다.
9.
ViewResolver는 응답할 View에 대한 JSP를 찾아 DispatcherServlet에게 전달한다.
10.
DispatcherServlet은 응답할 뷰의 Render를 지시하고 뷰는 로직을 처리한다.
11.
DispatcherServlet은 클라이언트에게 Rending된 뷰를 응답하며 요청을 마친다.
